介紹一種新型的差模—共模復合電感器的結構、原理、特點及其在交流電源濾波器中的應用。
1 前言
現今，從家用和商用電器、電氣照明、電動工具、醫療設備、測試儀器至計算機、網絡通訊、自動控制、電力驅動、交通運輸、太陽能和風力發電等廣泛領域所使用的各種電氣器具、電子設備和裝置中的電源變換器（開關電源、不間斷電源、變頻電源等），都必需在其交流電源輸入（或輸出）端裝置EMI濾波器，以抑制傳導電磁干擾，使其本身產生的電磁干擾不至于對電源造成污染，亦使來自電源的電磁干擾不至于影響其正常的工作。
EMI濾波器的設計，必須在一定的頻帶范圍內將傳導電磁干擾的電平抑制在各類相應的EMC標準所規定的限定值以下，使產品通過EMC認證。

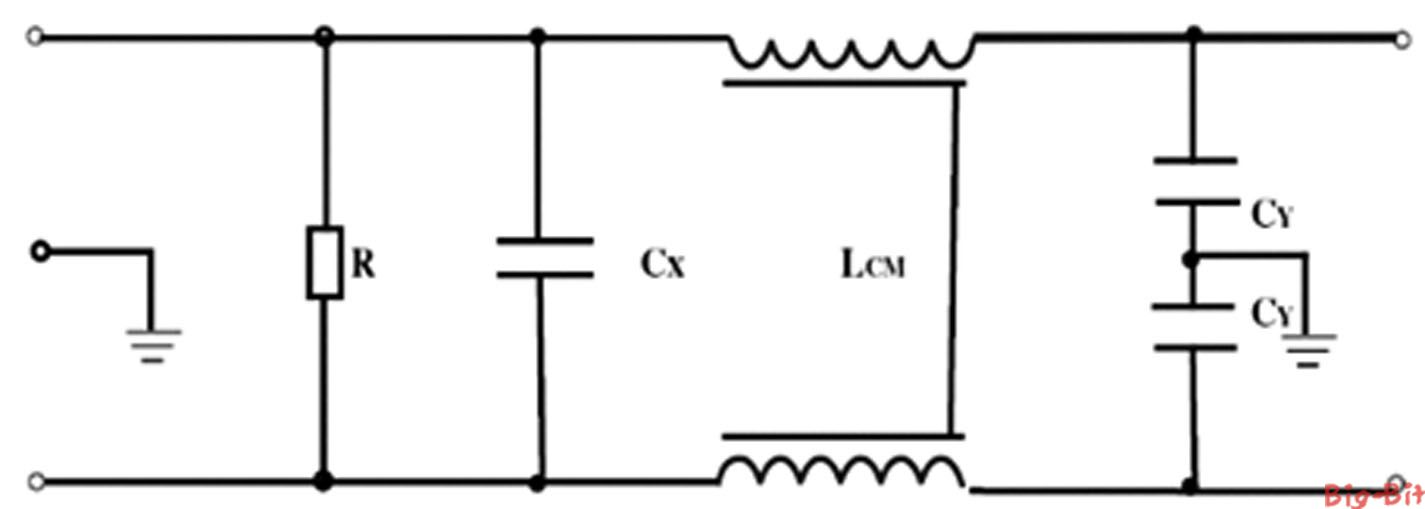

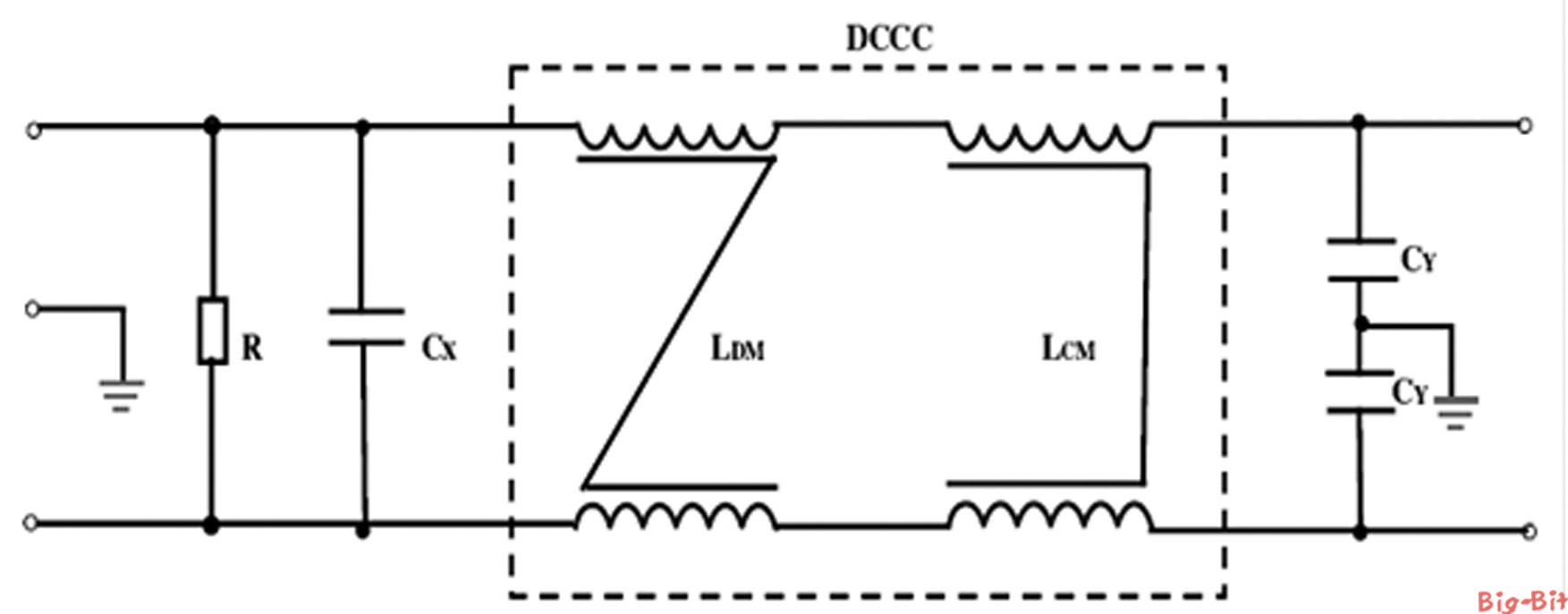

如圖1所示，為一種簡單的只有一只共模電感器的EMI濾波器。當傳導電磁干擾電平超標時，為使產品通過EMC認證，除增大共模電感值以增強對共模干擾電平的抑制外，在濾波網絡中加入差模電感器（如圖2所示），對抑制差模干擾電平有明顯的效果。但是，在濾波器網絡中加入差模電感器將導致濾波器的體積、重量、成本和損耗增加。由于EMI濾波器的使用范圍非常廣泛，其使用數量又極其龐大，故改善EMI濾波器的性能，減少其體積、重量、成本和損耗，是一個重要的研究課題。
圖1
圖2
